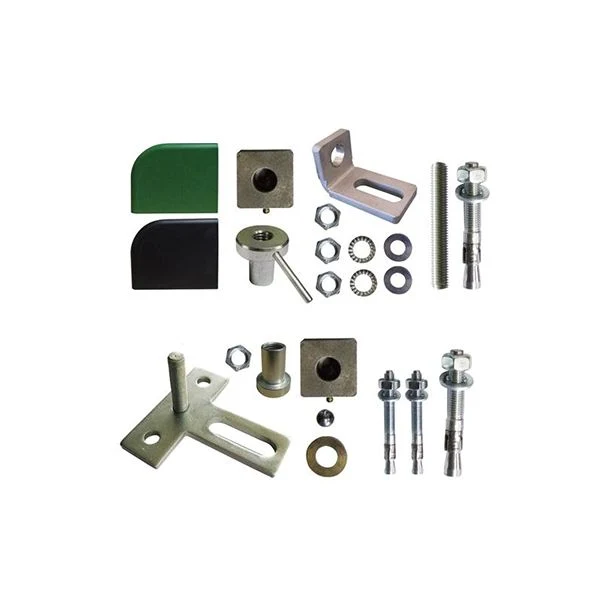

Kit complet pivot de portail à cheviller carré 30x30mm pour tube de 35 ext

28,37 €48,90 €41% OFF
Retours sous 30 joursGarantie 1 an
Livraison estimée: 6 octobre - 8 octobre.
28,37 €
Quantité
Moyens de paiement
Détails du produit

Ensemble complet de pivot de portail à cheviller pour portail acier avec seuil.
Section du carré : 30 x 30 mm.
Dimension extérieure des tubes carrés pour portail : 35 mm.
Livré en boîte plastique PVC : fixation haut eet basse dans un embammage séparé. Chevilles métalliques fournies.

Pour un vantail


  • Ensemble complet - 100 kg par vantail.
  • Double sécurité ne tourne pas
  • A utiliser sur pile en matériau plein et seuil en béton
  • 2 capuchons (noir et vert) :
    • 3 hauteurs de réglage + clipsage
    • Stabilisé UV

Avantages : on fixe la patte du haut et on met en place le portail

Mise en oeuvre : fixation basse

  1. Repérer le trou du bas et percer à Ø16mm.
  2. Enfoncer la cheville et la bloquer (clé de 24).
  3. Visser l’ecrou plat Ø14 puis la bague cylindrique.
  4. Positionner la rondelle laiton ou la bille.
  5. Mettre à la côte le bas du portail par rapport au seuil (haut rondelle laiton). La côte est donnée par le haut de la rondelle laiton.
  6. Pour maintenir la côte, Bloquer l’ensemble (bague et écrou plat) avec la clé de 22 et la tige lisse.
  7. Fixation prête à recevoir le portail. CHOIX : Utiliser soit la bille soit la rondelle laiton
  8. Une fois les réglages effectués, ne pas oublier les 2 chevilles Ø10mm

Mise en oeuvre : Fixation haute

IMPORTANT : Pour calculer l’emplacement du trou du haut prévoir : Hauteur du portail + environ 105 mm
  1. Repérer le trou du haut et percer à Ø16mm.
  2. Enfoncer la cheville, mettre la pièce et serrer (clé de 24).
  3. Pré-monter sur la tige filetée Ø14 l’écrou plat et l’écrou-rondelle (côté opposé à la fente).
  4. Enfiler la tige filetée Ø14mm et faire descendre l’écrou-rondelle (bloquer légèrement).
  5. Mettre la bague cylindrique dans le carré du portail. Portail prêt à être fixé.
  6. Faire descendre la tige filetée à l’aide d’un tournevis.
  7. Serrer les 2 écrous-rondelles (clé de 22) en même temps (tout en vérifiant l’aplomb).
  8. Dévisser légèrement la bague cylindrique et bloquer l’écrou sur la pièce. (Ceci permet de laisser du jeu pour une bonne rotation du portail - n'oubliez pas de graisser.)
